Быстрое прототипирование: как выбрать правильную технологию производства

February 14, 2025 Делиться:

1. Что такое быстрое прототипирование? Обзор процесса

Быстрое прототипирование (RP) — это технология, которая сокращает циклы разработки продукта за счет быстрого создания физических моделей. Она преобразует виртуальные проекты (например, модели CAD) в осязаемые прототипы, помогая дизайнерам оценивать, проверять и улучшать проекты продуктов до фактического производства.

Первоначально использовавшееся для быстрой проверки концепций дизайна и функциональности, быстрое прототипирование теперь широко применяется в различных отраслях, включая автомобилестроение, аэрокосмическую промышленность, медицину и бытовую электронику. Его основная цель — ускорить переход продуктов от концепции к рынку, сократить время разработки и затраты, а также улучшить рыночную отзывчивость.

Распространенные процессы быстрого прототипирования включают в себя:

- 3D-печать: технология аддитивного производства, при которой материалы наносятся слой за слоем без необходимости использования форм.

- Обработка на станках с ЧПУ: субтрактивный производственный процесс, при котором для резки сырья на детали в соответствии с проектными спецификациями используются станки с компьютерным управлением.

- Литье под давлением: в основном используется для крупносерийного производства, подходит для создания прототипов пластиковых деталей.

 2. 3D-печать и обработка на станках с ЧПУ: два распространенных метода быстрого прототипирования

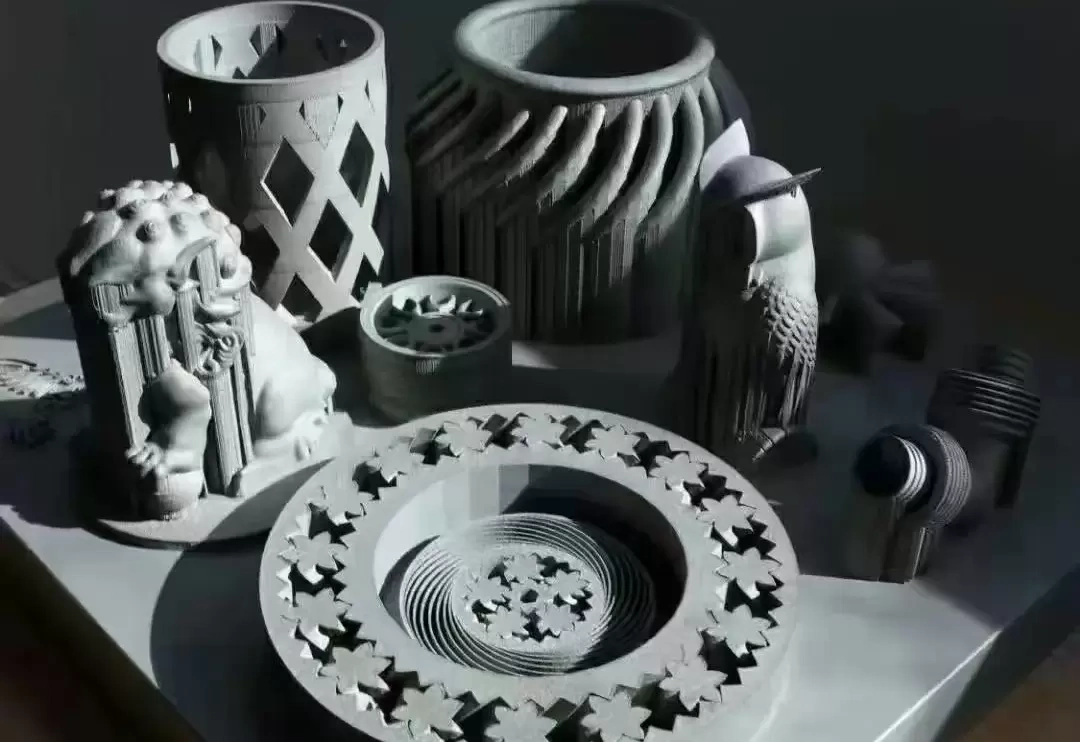

 3D-печать

3D-печать, также известная как аддитивное производство, создает трехмерные объекты путем добавления материала слой за слоем. Распространенные технологии 3D-печати включают FDM (моделирование методом послойного наплавления), SLA (стереолитография) и SLS (селективное лазерное спекание).

Преимущества:

- Подходит для сложных форм: позволяет изготавливать сложные детали, которые трудно изготовить традиционными методами.

- Высокая скорость: процесс от проектирования до выпуска готового продукта происходит относительно быстро, что особенно подходит для небольших партий и проверки концепции.

- Разнообразие материалов: можно использовать различные материалы, такие как пластик, металлы и керамика, для удовлетворения различных потребностей.

Недостатки:

- Более низкая точность: хотя 3D-печать позволяет создавать сложные геометрические формы, ее точность, как правило, ниже, чем у обработки на станках с ЧПУ.

- Отделка поверхности: на отпечатанных деталях могут быть видны линии слоев, поэтому для улучшения качества поверхности может потребоваться дополнительная обработка.

 Обработка на станках с ЧПУ

Обработка с ЧПУ (числовым программным управлением) использует компьютерные программы для управления станками для автоматизированной обработки. Она может точно резать, фрезеровать и сверлить для производства деталей, которые соответствуют проектным спецификациям.

Преимущества:

- Высокая точность и качество: обработка на станках с ЧПУ обеспечивает очень высокую точность и качество поверхности, особенно для высокопроизводительных и долговечных компонентов.

- Подходит для массового производства: более экономически эффективен для крупномасштабного производства.

Недостатки:

- Более длительное время обработки: требуется подготовка форм или инструментов для каждой детали, что приводит к увеличению времени обработки.

- Отходы материала: поскольку обработка на станках с ЧПУ является субтрактивным производственным процессом, она может приводить к образованию значительных отходов материала, особенно при работе с изделиями сложной формы.

 3. Как выбрать технологию быстрого прототипирования: на основе сложности детали, точности и требований к материалам

Выбор правильной технологии прототипирования включает в себя рассмотрение таких факторов, как сложность детали, требования к точности, характеристики материала и сроки производства. Вот некоторые ключевые критерии выбора:

 Сложность детали

- Для деталей со сложной формой и внутренней структурой лучшим выбором является 3D-печать, поскольку она позволяет создавать сложные геометрические формы при меньших затратах, чем обработка на станках с ЧПУ.

- Для простых форм с высокими требованиями к внешней геометрии больше подходит обработка с ЧПУ, обеспечивающая стабильную точность и качество поверхности.

 Требования к точности

- Если от деталей требуется очень высокая точность и качество поверхности (например, в аэрокосмической и медицинской технике), предпочтительным вариантом является обработка с ЧПУ, которая обеспечивает точную резку для соблюдения строгих допусков.

- Для прототипов с менее строгими требованиями к точности (например, прототипов для функциональной проверки) 3D-печать позволяет быстро изготавливать детали и обеспечивает быструю модификацию и оптимизацию.

 Требования к материалам

- 3D-печать поддерживает широкий спектр материалов, включая пластик, металлы и керамику, удовлетворяя различные потребности промышленности.

- Обработка на станках с ЧПУ обычно применяется для высокопрочных материалов, таких как алюминиевые сплавы, сталь и титан, что делает ее более подходящей для деталей с высокими требованиями к механическим характеристикам.

 Стоимость и время

- Если необходимо быстрое изготовление прототипа без учета крупномасштабного производства, 3D-печать является наиболее экономичным и быстрым выбором, особенно при ограниченном бюджете.

- Для проектов, требующих изготовления многочисленных прототипов, обработка на станках с ЧПУ обеспечивает большую экономическую эффективность, особенно когда можно использовать имеющиеся инструменты и оборудование.

 4. Применение быстрого прототипирования: от проверки концепции до разработки продукта

Быстрое прототипирование широко применяется на различных этапах от проверки концепции до разработки конечного продукта. Его основные функции включают:

- Проверка концепции: быстрое создание прототипов для проверки осуществимости проекта и предотвращения отклонений от направления проектирования.

- Функциональное тестирование: проведение различных функциональных тестов готовых прототипов для проверки соответствия проектов ожиданиям.

- Обратная связь с клиентами: представление концепций продукта клиентам посредством прототипов для сбора отзывов пользователей с целью оптимизации дизайна.

- Мелкосерийное производство: поддержка мелкосерийного производства, помогающая компаниям быстро реагировать на потребности рынка.

 5. Примеры применения быстрого прототипирования в различных областях

- Автомобильная промышленность: быстрое прототипирование широко используется для проектирования и проверки новых автомобильных компонентов.

- Медицинские приборы: методы быстрого прототипирования применяются для производства индивидуальных медицинских приборов и протезов, помогая врачам в планировании хирургических операций.

- Бытовая электроника: для новых электронных продуктов быстрое прототипирование позволяет дизайнерам быстро создавать функциональные прототипы для проверки на рынке и тестирования пользователями.

 Заключение

При выборе подходящей технологии быстрого прототипирования проектным группам необходимо учитывать такие факторы, как сложность детали, требования к точности, потребности в материалах, а также время и стоимость проекта. Для сложных, быстро итерирующихся проектов 3D-печать часто является идеальным выбором; в то время как для высоких требований к точности и производительности больше подходит обработка на станках с ЧПУ. Понимая преимущества и применимые сценарии этих технологий, компании могут эффективно повысить эффективность разработки, снизить риски и ускорить вывод продукции на рынок.
